【产品名称】:双轴撕碎机

【进料尺寸】:400-2200mm

【处理能力】:1000-10000kg/h

【应用领域】:电力、冶金、矿山、化工、能源、环保等领域。

【适用物料】:废塑料、废橡胶、木材、油漆桶、废弃家电外壳(塑壳、金属壳)、废旧电路板(线路板)。

技术咨询服务:
李经理 18638722221
产品详情

产品介绍:

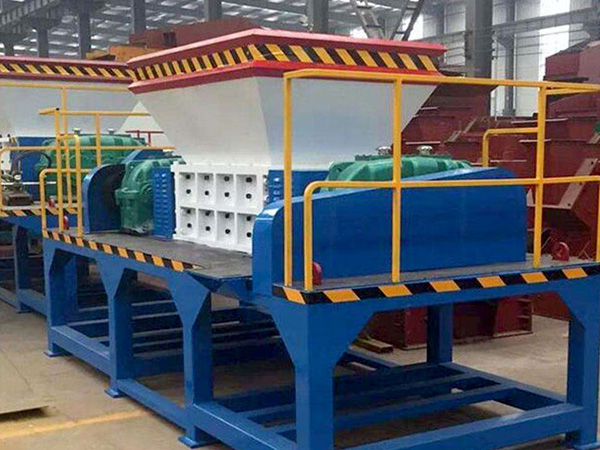

双轴撕碎机(又名双轴破碎机、剪切式撕碎机),双轴撕碎机是由双轴刀辊做相对运动剪切或撕咬撕碎物料的大小型双轴撕碎机设备。主要被广泛应用于废塑料、废橡胶、木材、油漆桶、废弃家电外壳(塑壳、金属壳)、废旧电路板(线路板)、废旧电缆线和其它大体积废弃物的破碎加工。

相对其它粉碎机设备,双轴撕碎机属于慢速大扭矩破碎设备,在加工物料上主要集中于金属、塑料构件的破碎和大型坚硬物料的粉碎加工,双轴撕碎机是在吸收国外先进经验后根据市场具体发展需要改进的一种具有适用于国内市场的物料破碎加工设备。主机刀片均以破碎物料为原则进行合金刀具选用以保障设备的低成本率运行。

工作原理:

物料经料斗进入撕碎机后,推料箱在液压站的驱动下将物料推向刀棍,刀棍由电机,皮带,皮带轮和减速机组成的动力系统驱动,将物料撕碎。

动刀由螺栓固定于刀棍动刀座上,当设备运行时,通过动刀与定刀间相互作用将物料撕碎,动刀与定刀之间的间隙可通过调节螺栓进行调节。

撕碎后的物料颗粒经筛网排出,出料颗粒尺寸由筛网孔径决定。

双轴撕碎机顾名思义即采用两套装有撕碎机刀片的转子在设备机腔内相对旋转从而采用收缩两轴夹角的原理对进入机腔内的物料进行挤压,由于刀片的特殊设计进入两轴夹角后的物料被刀片棱角固定从而进一步为夹角的收缩创造条件,在物料受力达到物料屈服强度后物料在刀片间开始断裂,从而完成撕碎效果。

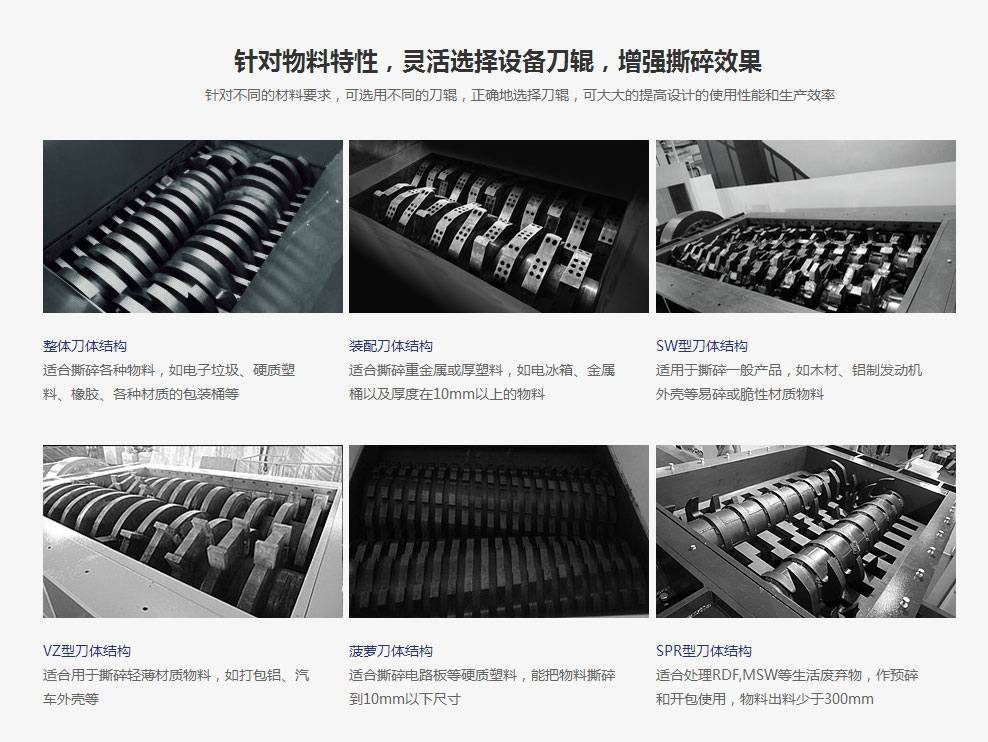

撕碎机刀具

双轴撕碎机的结构:

1、破碎机主体

设备主要机体采用钢板焊接消除应力处理/整体机加工,确保设备在长时间重负荷中稳定性。

2、动刀/定刀

动刀材料采用专用特殊合金工具钢锻打毛坯,机加工、多次热处理和低温冷冻热处理技术而成,整体韧性硬度一致能重复修复使用,确保在切削性能和使用寿命。定刀采用专利挂钩式安装,优化刀具更换功能,使刀具维护更换更加。

3、轴承/密封

轴承座采用专利的拼合便拆式,能快速拆下动刀、定刀、轴承等部件,易于维护和更换刀具,特有的密封结构有效阻隔破碎物和油脂的接触,处理液态物料也能保护轴承和齿轮等。

4、刀轴

采用高强度重载专用钢材加工精制,更合理地配合刀具为切削提供有力的动力。

5、减速机

双轴撕碎机减速机作为设备重要载荷转换输出的装置,在撕碎机整体中的地位不可忽视,好的减速机的额定载荷下输出扭矩较高,动力损失下。

6、电动机及电路控制机构

撕碎机电动机采用三相纯铜电机可有效的延长设备过载时间从而保障电机不被烧坏,其次在电路控制机构上双轴撕碎机采用可编程控制器进行设备精准控制,如需加工特殊物料该控制系统还看兼容伺服电机驱动器对电机转速及步距做出调节,在设备安全自锁机构上采用热敏感应当物料剪切强度高于电机驱动力时该机主轴自动反转从而对电机起到保护作用。

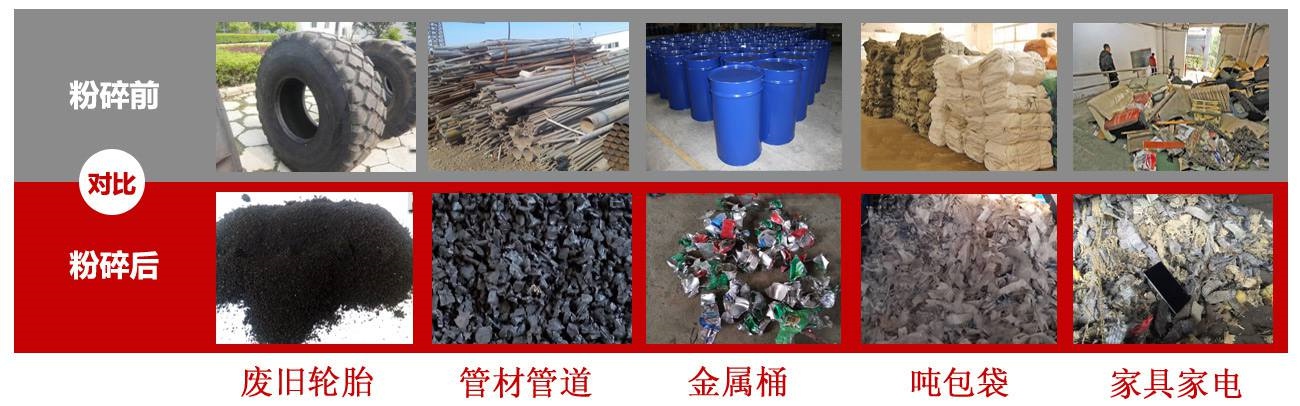

撕碎效果对比

产品特点:

1、本品对于单轴撕碎机难粉的大块料、筐料 、管材、板材、木材、轮胎、大卷薄膜都可破碎。

2、特厚板材加工的组合结构外框,大角度六角柱的强力旋转轴,大口径坚固投入料斗,因此可以放心投入大型原料。

3、在厚度、形状、排列顺序等方面设计加工独特的回转刀,剪切力强、刀刃锋利,能够实现强力破碎。

4、PLC控制,处理物过大过多时,设有正逆运转和停机功能保护机体。

5、低速运转,噪音低,粉尘少。

6、刀具由特殊合金钢制作,坚固耐用。

双轴撕碎机用途:

双轴撕碎机主要用于废旧家电,彩钢板,电缆,塑料,橡胶,吨包袋,轮胎,生活垃圾,造纸垃圾等行业粗粉,主要特点产量高,无粉尘,噪音低等优点,是目前环保类加工设备!

用于破碎大型中空物料(塑料桶等大型容器)和各种混合废料特别是含有金属的废料,或者是预碎含有泥沙等容易磨损刀具的废料。

还可用于撕碎较难破碎的塑料、橡胶、纤维、纸张、木材、电器件、电缆等实心物料,如:水口料,胶头、PET瓶、硬纸板、电路板、木头、塑料桶等。只要是难以粉碎机的物料,进入撕碎机出来的产品就成了20x40mm颗粒状。撕碎机使用过程刀转速低,保证安全没有危害,噪音小,能耗低实用性强。

产品参数:

型号

功率(kw)

 转速(r/min)

产量(t)

刀盘数

刀盘直径(mm)

减速机

长宽高(m)

400
4-11*2
 12-25
0.5-1

依据刀盘厚度Y=L/T

  Y 刀盘数量

L 型号

  T刀盘厚度

φ200
250*2
1.8*1.5*1.6
600
4-15*2
10-24
2-3
φ200
350*2
2.6*2*1.9
800
4-22*2
10-24
3-4
 φ360
500*2
2.8*2*1.9
1000
 6-30*2
8-22
4-5
φ400
600*2
3*2*1.9
1200
6-37*2
8-22
6-10
φ450
650*2
3.4*2.2*2.2
 1400
6-45*2
8-24
8-12
φ520
750*2
4*3*2.4
1600
6-55*2
8-24
10-18
φ560
750*2
5*3*2.4
1900
6-75*2
6-20
14-22
φ650
800*2
6*3.5*2.5
2200
6-110*2
6-20
18-26
φ750
850*2
7.5*4*4.5
